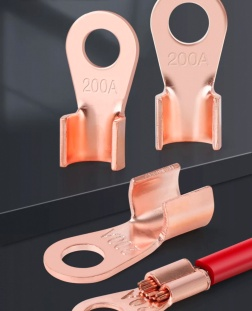

Modeli i Terminalit të Hapur të Bakrit OT

1Parametrat kryesorë në emërtimin e modelit

Modelet eBakri OTHap Terminalindallohen kryesisht nga parametrat e mëposhtëm:

Sipërfaqja e prerjes tërthore të përçuesit(Diferencuesi Thelbësor)

• Shembuj modelesh: OT-CU-0,5 (0,5mm²), OT-CU-6 (6mm²), OT-CU-10 (10mm²)
• ShënimNumrat më të mëdhenj tregojnë kapacitet më të lartë mbajtës të rrymës. Disa marka përdorin kode me shkronja (p.sh., A=0.5mm², B=1mm²); konsultohuni me katalogët për përputhje të sakta.

Rryma dhe tensioni i vlerësuar

• Shembuj modelesh: OT-CU-10-250AC (10A/250V AC), OT-CU-30-660VDC (30A/660V DC)
• ShënimParashtesat/prapashtesat tregojnë llojet e tensionit (AC/DC) dhe vlerësimet.

Lloji i lidhjes

• Kapëse pranverore: OT-CLAMP-CU-6 (p.sh., OT-CLAMP-CU-6)
• Terminal me vidë: OT-SREW-CU-10 (p.sh., OT-SREW-CU-10)
• Ndërfaqja "Lidh dhe Tërhiq": OT-PLUG-CU-4 (p.sh., OT-PLUG-CU-4)

(Opsionale)

• I mbrojtur nga IP-jaOT-IP67-CU-6 (i papërshkueshëm nga pluhuri/i papërshkueshëm nga uji për mjedise të ashpra)
• Standard: OT-STANDARD-CU-10

2Si të dallohen modelet

Identifikoni prerjen tërthore të përçuesit

• Lexoni drejtpërdrejt vlerën numerike (p.sh., OT-CU-6 = 6mm²) ose përdorni tabela kodimi specifike për markën.

Përcaktoni metodën e lidhjes

• Kapëse pranveroreKërkoni për CLAMP ose Sustë në emrin e modelit (p.sh.,Terminali i kapëses së pranverës).
• VidëTerminal:Kontrolloni për VIDHËZË ose Vidë (p.sh.,Terminal me vidë).
• Lidh dhe tërheqKërko për PLUG ose Plug-and-Pull (p.sh.,Terminal Lidh-dhe-Tërheq).

Kontrolloni

• Modelet me IP (p.sh., IP67) tregojnë rezistencë ndaj pluhurit/ujit; modelet standarde nuk kanë këtë prapashtesë.

Shënimet e Materialit/Procesit

• Veshje me kallaj/nikelShpesh shënohet SN (p.sh., OT-CU-6-SN).
• Rezistenca ndaj oksidimitModelet e nivelit të lartë mund të specifikojnëRezistent ndaj oksidimit.

3.Krahasimi i Modelit Tipik të Markës

4.Udhëzime Përzgjedhjeje

Zgjidhni bazuar në ngarkesë

• Ngarkesa të lehta(linjat e sinjalit): 0.5–2.5 mm²
• Ngarkesa të rënda(kabllo energjie): 6–10 mm²

Përputhni Kushtet Mjedisore

• Mjedise të thataModele standarde
• Mjedise të lagështa/dridhëseTerminalet me vidë të mbrojtura me IP ose të përforcuara

Përparësoni Nevojat e Lidhjes

• Ciklet e shpeshta të kyçjes/shkëputjes: Përdorni llojet kyçje-dhe-tërhiqje (p.sh., seria OT-PLUG).
• Instalime të përhershme: Zgjidhni vidaterminale(p.sh., seria OT-SREW).

5Shënime të rëndësishme

• Konventat e emërtimit të modeleve ndryshojnë në varësi të markës; gjithmonë referojuni katalogëve të prodhuesve.
• Nëse parametrat e saktë të modelit nuk janë të disponueshëm, matni dimensionet e terminalit (p.sh., fileto) ose kontaktoni furnizuesit për verifikimin e përputhshmërisë.
